01系列單排球式回轉支承

作者：ZLYQX 瀏覽量：發布日期：2024-03-24

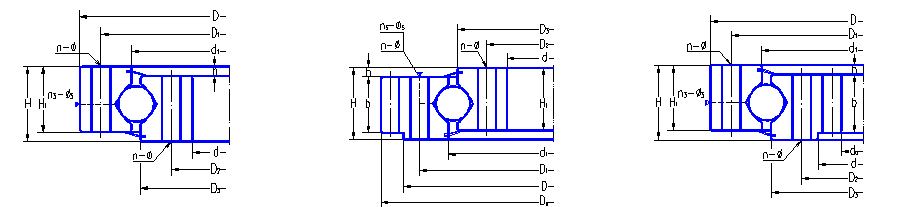

01系列單排球式回轉支承

注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。

2、n-?可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。

3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與轉盤軸承有配合要求，請?jiān)诤贤蚝贤郊ㄈ缂夹g(shù)協議）中注明配合尺寸和精度。

4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。

軸承型號			外形尺寸			安裝孔尺寸				額定負荷	質量
Designations			Boundary dimensions			Bolt hole diameter				Basic load ratings	Mass
無齒式	外齒式	內齒式	D	d	H	D1	D2	n	φ	Coa
non-gear type	external gear type	internal gear type	mm			mm		n	mm	104 N	kg
010·20·200·**	010·20·200·**		280	120	60	248	152	12	16		24
010·20·224·**	010·20·224·**		304	144	60	272	176	12	16		25
010·20·250·**	010·20·250·**		330	170	60	298	202	18	16		30
010·20·280·**	010·20·280·**		360	200	60	328	232	18	16		34
010·25·315·**	010·25·315·**	010·25·315·**	408	222	70	372	258	20	18		52
010·25·355·**	010·25·355·**	010·25·355·**	448	262	70	412	298	20	18		59
010·25·400·**	010·25·400·**	010·25·400·**	493	307	70	457	343	24	18		69
010·25·450·**	010·25·450·**	010·25·450·**	543	357	70	507	393	24	18		76
010·30·500·**	011·30·500·**	013·30·500·**	602	398	80	566	434	20	18	129	75.8
	012·30·500·**	014·30·500·**	602	398	80	566	434	20	18	129	75.8
010·30·560·**	011·30·560·**	013·30·560·**	662	458	80	626	494	20	18	144	94
	012·30·560·**	014·30·560·**	662	458	80	626	494	20	18	144	94
010·30·630·**	011·30·630·**	013·30·630·**	732	528	80	696	564	24	18	187	110
	012·30·630·**	014·30·630·**	732	528	80	696	564	24	18	187	110
010·30·710·**	011·30·710·**	013·30·710·**	812	608	80	776	644	24	18	212	120
	012·30·710·**	014·30·710·**	812	608	80	776	644	24	18	212	120
010·40·800·**	011·40·800·**	013·40·800·**	922	678	100	878	722	30	22	313	256
	012·40·800·**	014·40·800·**	922	678	100	878	722	30	22	313	256
010·40·900·**	011·40·900·**	013·40·900·**	1022	778	100	978	822	30	22	355	240
	012·40·900·**	014·40·900·**	1022	778	100	978	822	30	22	355	240
010·40·1000·**	011·40·1000·**	013·40·1000·**	1122	878	100	1078	922	36	22	394	305
	012·40·1000·**	014·40·1000·**	1122	878	100	1078	922	36	22	394	305
010·40·1120·**	011·40·1120·**	013·40·1120·**	1242	998	100	1198	1042	36	22	443	300
	012·40·1120·**	014·40·1120·**	1242	998	100	1198	1042	36	22	443	300
010·45·1250·**	011·45·1250·**	013·45·1250·**	1390	1110	110	1337	1163	40	26	554	420
	012·45·1250·**	014·45·1250·**	1390	1110	110	1337	1163	40	26	554	420
010·45·1400·**	011·45·1400·**	013·45·1400·**	1540	1260	110	1487	1313	40	26	617	480
	012·45·1400·**	014·45·1400·**	1540	1260	110	1487	1313	40	26	617	480
010·45·1600·**	011·45·1600·**	013·45·1600·**	1740	1460	110	1687	1513	45	26	702	550
	012·45·1600·**	014·45·1600·**	1740	1460	110	1687	1513	45	26	702	550
010·45·1800·**	011·45·1800·**	013·45·1800·**	1940	1660	110	1887	1713	45	26	793	610
	012·45·1800·**	014·45·1800·**	1940	1660	110	1887	1713	45	26	793	610
010·60·2000·**	011·60·2000·**	013·60·2000·**	2178	1825	144	2110	1891	48	33	1210	1100
	012·60·2000·**	014·60·2000·**	2178	1825	144	2110	1891	48	33	1210	1100
010·60·2240·**	011·60·2240·**	013·60·2240·**	2418	2065	144	2350	2131	48	33	1350	1250
	012·60·2240·**	014·60·2240·**	2418	2065	144	2350	2131	48	33	1350	1250
010·60·2500·**	011·60·2500·**	013·60·2500·**	2678	2325	144	2610	2391	56	33	1500	1400
	012·60·2500·**	014·60·2500·**	2678	2325	144	2610	2391	56	33	1500	1400
	011·40·2500·12		2678	2325	144	2610	2391	56	33	820	890
010·60·2800·**	011·60·2800·**	013·60·2800·**	2978	2625	144	2910	2691	56	33	1680	1600
	012·60·2800·**	014·60·2800·**	2978	2625	144	2910	2691	56	33	1680	1600
010·75·3150·**	011·75·3150·**	013·75·3150·**	3376	2922	174	3286	3014	56	45	2380	2800
	012·75·3150·**	014·75·3150·**	3376	2922	174	3286	3014	56	45	2380	2800
010·75·3550·**	011·75·3550·**	013·75·3550·**	3776	3322	174	3686	3414	56	45	2690	3200
	012·75·3550·**	014·75·3550·**	3776	3322	174	3686	3414	56	45	2690	3200
010·75·4000·**	011·75·4000·**	013·75·4000·**	4226	3772	174	4136	3864	60	45	3020	3600
	012·75·4000·**	014·75·4000·**	4226	3772	174	4136	3864	60	45	3020	3600
010·75·4500·**	011·75·4500·**	013·75·4500·**	4726	4272	174	4636	4364	60	45	3410	4000
	012·75·4500·**	014·75·4500·**	4726	4272	174	4636	4364	60	45	3410	4000
